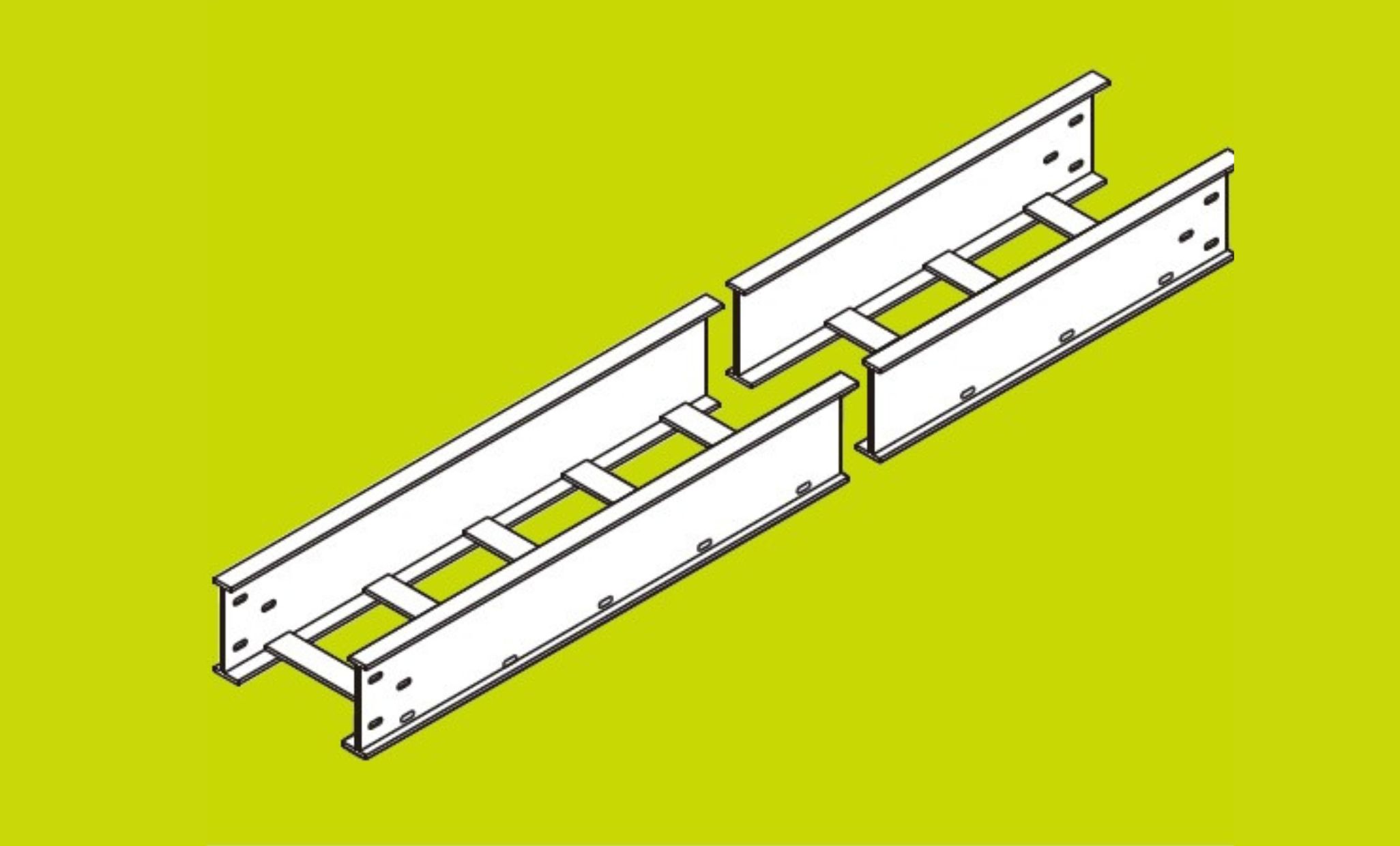

電合科技 鋁製直式電纜架標準規格尺寸表 (STRAIGHT TYPE)

本公司主力核心商品。材質採用高品質鋁合金 AA 6063-T5，具備高強度與輕量化優勢。提供多種邊槽高度系列與寬度選擇，並支援客製化特殊規格訂購，歡迎工程發包、機房建置採購洽詢。

邊槽高度系列 (H) 對應產品型號 (CAT.NO) 線架寬度 (W) 標準長度 (L) 邊槽厚度 (T) 材質與表面處理
80H 系列
(高度 80mm)		 ALA1SS ~ ALA0SS
(或焊接型 ALA1 ~ ALA0)		 100, 200, 300, 400, 500,
600, 700, 800, 900, 1000 mm		 3000 mm  2.0mm / 2.5mm / 3.0mm 材質：
鋁合金 AA 6063-T5

表面處理：
1. 鋁陽極處理 (A)
2. 電著塗裝 (E)
3. 靜電粉體塗裝 (P)

製作方式：
鎖螺絲組合 / 焊接組合
100H 系列
(高度 100mm)		 ALB1SS ~ ALB0SS
(或焊接型 ALB1 ~ ALB0)		 2.0mm / 2.5mm / 3.0mm / 3.2mm
130H / 150H 系列
(高度 130mm/150mm)		 ALC1SS ~ ALCOSS
(或焊接型 ALC1 ~ ALCO)		 2.0mm / 2.5mm / 3.0mm / 3.2mm / 3.5mm / 4.0mm
200H 系列
(高度 200mm)		 ALD2S ~ ALD0S 200mm ~ 1000mm 3000 mm  4.0mm
250H / 300H 系列
(高度 250mm/300mm)		 ALE3S ~ ALE0S (250H)
ALF3S ~ ALF0S (300H)		 300mm ~ 1000mm 4.0mm

※ 標準橫桿間距 (Rung Spacing)：150mm、200mm、250mm、300mm。其他特殊規格尺寸亦接受客製化訂購。
